Trong bối cảnh thiết kế nội thất và diễn họa kiến trúc đang ưu tiên các vật liệu tự nhiên, mây tre đan trở thành một thách thức lớn. Để tái tạo hàng nghìn sợi mây đan xen, các nhà thiết kế không thể chỉ dựa vào Texture màu sắc thông thường. Đây là lúc chúng ta cần đến sức mạnh của Map mây tre đan – những tệp dữ liệu vật lý giúp bề mặt “cảm nhận” ánh sáng.
Bài viết này sẽ đi sâu vào cơ chế hoạt động, phân loại chi tiết các loại Map (như Normal Map mây tre đan, Roughness, Displacement) và hướng dẫn cách thiết lập vật liệu PBR để nâng tầm chất lượng bản render của bạn.
Map mây tre đan là gì?
Khác với Texture (hay còn gọi là Albedo hoặc Diffuse Map), vốn là hình ảnh RGB (đầy đủ màu sắc) dùng để xác định màu sắc và họa tiết cơ bản, Map là tệp dữ liệu được tạo ra để mã hóa thông tin vật lý của bề mặt. Map không phải là hình ảnh màu sắc để mắt nhìn, mà là dữ liệu kỹ thuật để phần mềm render đọc và diễn giải.
Bản chất của Map và nguyên lý mã hóa
Map mây tre đan chủ yếu sử dụng thang độ xám (grayscale) để mã hóa dữ liệu. Nguyên lý hoạt động dựa trên cường độ sáng:
- Màu trắng thường đại diện cho giá trị tối đa (100%). Tùy thuộc vào loại Map, nó có thể là điểm lồi nhất (trong Displacement Map) hoặc nhám nhất (trong Roughness Map).
- Màu đen đại diện cho giá trị tối thiểu (0%) – thường là điểm lõm, hoặc bề mặt bóng hoàn toàn.
Vai trò cốt lõi trong PBR: Map chính là cốt lõi của nguyên tắc Physically Based Rendering (PBR). PBR là tập hợp các quy tắc mô phỏng chính xác cách ánh sáng phản xạ, hấp thụ và tán xạ trên các vật liệu thực. Việc thiếu các loại map mây tre đan sẽ khiến mô hình của bạn trông phẳng lì, không có chiều sâu và không thể phản ứng tự nhiên với ánh sáng trong cảnh 3D.
Phân loại map (Normal, Bump, Displacement)
Để đạt được độ chân thực tuyệt đối khi mô phỏng mây tre đan, chúng ta cần kết hợp nhiều loại Map, được chia thành hai nhóm chính dựa trên chức năng: Map Giả Lập Chiều Sâu và Map Kiểm Soát Tương Tác Ánh Sáng.
Map Giả Lập Chiều Sâu (Depth Simulation Maps)
Nhóm Map này chịu trách nhiệm tạo ra sự lồi lõm, sần sùi của từng sợi mây tre đan mà không cần làm nặng mô hình 3D.
Normal Map (Dữ liệu Vector)
Normal Map mây tre đan là Map quan trọng nhất trong nhóm này. Nó không thực sự thay đổi hình học mô hình mà “lừa” hệ thống chiếu sáng.
- Chức năng: Giả lập độ lồi lõm bằng cách điều chỉnh hướng mà ánh sáng phải phản xạ tại mỗi pixel. Điều này tạo ra bóng đổ cục bộ và làm bề mặt có cảm giác 3D.
- Đặc điểm nhận dạng: Normal Map có dải màu xanh tím, đỏ và xanh lá cây đặc trưng. Những màu này không phải là màu sắc thực, mà là cách mã hóa dữ liệu vector (hướng) của bề mặt.
- Ưu điểm vượt trội: Hiệu quả render cao, cho kết quả giả lập khối rất chân thực. Khi import, người dùng cần kết nối nó thông qua Normal Map Node trong phần mềm 3D để chuyển đổi dữ liệu Vector một cách chính xác.
Bump Map (Dữ liệu Cao độ)
- Chức năng: Tương tự Normal Map, Bump Map cũng giả lập độ lồi lõm, nhưng dựa trên nguyên lý cao độ đơn giản hơn.
- Đặc điểm: Chỉ sử dụng hình ảnh đen trắng (grayscale). Màu trắng tượng trưng cho phần nổi (lồi), và màu đen tượng trưng cho phần chìm (lõm).
- Nhược điểm: Bump Map chỉ có khả năng tạo ra hiệu ứng chiều sâu cơ bản theo phương thẳng đứng (lên/xuống), không có độ tinh tế về hướng phản xạ như Normal Map, do đó thường chỉ được sử dụng cho các vật liệu thô ráp, đơn giản hơn.
Displacement Map (Map Biến dạng Hình học Thực)
Đây là tùy chọn cao cấp nhất, mang lại sự chân thực tuyệt đối cho map mây tre đan.
- Chức năng: Thay đổi hình học (geometry) thực tế của mô hình 3D. Nó sử dụng dữ liệu thang độ xám để đẩy (màu sáng) hoặc kéo (màu tối) các điểm lưới (vertices) của đối tượng.
- Ứng dụng bắt buộc: Displacement Map cần thiết khi render cận cảnh (extreme close-up) các chi tiết đan lát phức tạp. Chỉ khi Displacement Map được sử dụng, các sợi mây mới thực sự lồi ra khỏi bề mặt và đổ bóng lên nhau một cách vật lý.
- Yêu cầu và hạn chế: Vì Map này thực sự tạo thêm chi tiết hình học, mô hình 3D của bạn cần phải được phân chia lưới (subdivision) rất cao. Do đó, nó tốn kém tài nguyên máy tính (VRAM và thời gian render) hơn nhiều so với Normal Map.
Map Kiểm Soát Tương Tác Ánh Sáng (Light Interaction Maps)
Nhóm Map này quyết định cách ánh sáng chiếu vào sợi mây tre đan, tạo nên độ bóng, độ nhám và khả năng xuyên sáng.
Roughness Map (Map Độ Nhám)
Roughness Map là một trong những thành phần định tính quan trọng nhất của vật liệu.
- Chức năng: Kiểm soát mức độ nhám của bề mặt, từ đó quyết định ánh sáng sẽ phản xạ sắc nét (như gương) hay bị tán xạ (trông mờ).
- Đặc điểm: Là hình ảnh đen trắng. Trong PBR, màu trắng đại diện cho bề mặt cực kỳ nhám (mờ hoàn toàn), và màu đen đại diện cho bề mặt cực kỳ bóng (như gương).
- Đặc thù mây tre đan: Vật liệu mây tre đan tự nhiên, khô ráo thường có độ nhám cao. Do đó, Roughness Map cho mây tre đan sẽ có xu hướng màu trắng sáng, nhưng vẫn có các biến thể xám để mô tả những điểm sợi mây bóng hơn do lớp phủ bảo vệ hoặc ma sát.
Opacity Map / Alpha Map (Map Độ Trong Suốt)
- Chức năng: Xác định các vùng vật liệu tồn tại (sợi mây) và các vùng hoàn toàn trong suốt (khe hở).
- Tầm quan trọng: Đối với map mây tre đan dùng cho chao đèn, rèm cửa hoặc mặt ghế đan mắt cáo, Opacity Map là thiết yếu. Nó cho phép ánh sáng đi qua các khe đan một cách thực tế, tạo ra hiệu ứng bóng đổ phức tạp, nâng cao tính chân thực của render.
- Đặc điểm: Màu trắng là vùng vật liệu được giữ lại, màu đen là vùng bị loại bỏ (trong suốt).

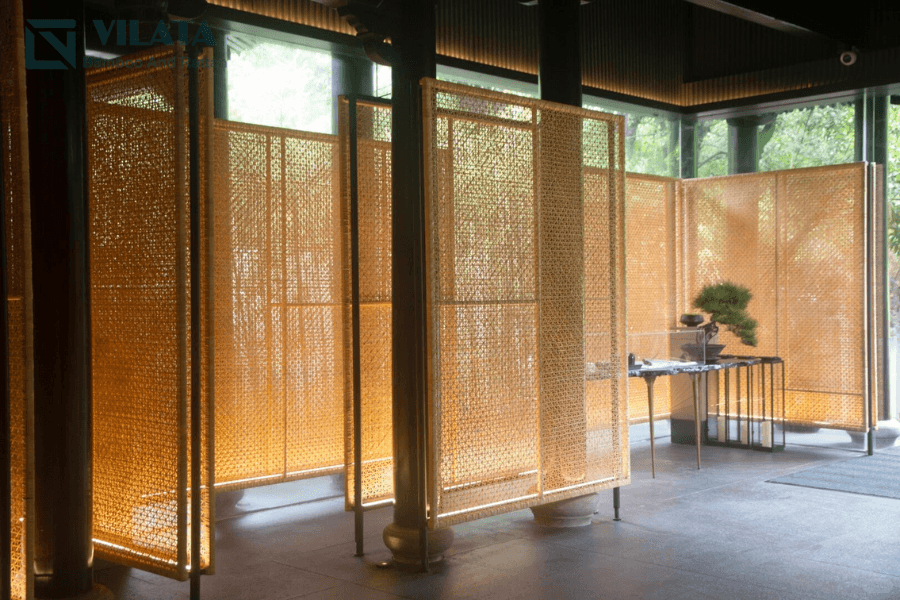

Texture và Map – khác biệt cơ bản
Mặc dù thường được sử dụng cùng nhau, Texture và Map có vai trò hoàn toàn khác biệt và không thể thay thế cho nhau.
Texture (Albedo/Diffuse Map):
- Cung cấp: Màu sắc, họa tiết, và thông tin hình ảnh cơ bản (ví dụ: sợi mây có màu nâu nhạt, kiểu đan hình vuông).
- Vai trò: Định danh vật liệu (Nó là cái gì?).
Map (Normal, Roughness, Displacement, Opacity, v.v.):
- Cung cấp: Dữ liệu vật lý (Độ lồi lõm, độ nhám, độ trong suốt).
- Vai trò: Định tính vật liệu (Nó tương tác với ánh sáng như thế nào và có hình dáng ra sao?).
Mối quan hệ PBR: Một bộ vật liệu PBR chất lượng cao phải là sự kết hợp chặt chẽ giữa một Texture không đổ bóng(Flat Lighting) cung cấp màu sắc và một bộ Maps cung cấp dữ liệu vật lý. Chỉ khi kết hợp chúng, sợi mây tre đan mới hiện lên vừa có màu sắc tự nhiên, vừa có độ sần sùi, nhám mờ và khe hở thực tế.
Tải map mây tre đan chất lượng cao (PNG, 4K)
Việc lựa chọn tài nguyên kỹ thuật số chất lượng cao quyết định 50% sự thành công của bản render.
Tiêu chuẩn vàng của bộ Map PBR
Độ phân giải (Resolution): Tiêu chuẩn tối thiểu là 2K (2048×2048), nhưng các dự án chuyên nghiệp, cần render chi tiết, nên ưu tiên bộ map mây tre đan 4K (4096×4096) để đảm bảo chi tiết sợi mây không bị vỡ hạt khi zoom.
Tính nhất quán: Toàn bộ Maps trong một bộ (Albedo, Normal, Roughness, Opacity) phải có cùng độ phân giải. Sự không đồng nhất sẽ dẫn đến sai lệch dữ liệu vật lý trên bề mặt.
Tính liền mạch (Seamless/Tileable): Maps phải được xử lý để khi lặp lại trên diện tích lớn (ví dụ: một bức tường tre), các đường nối (seams) hoàn toàn biến mất.
Định dạng tệp tối ưu: Nên ưu tiên sử dụng định dạng PNG hoặc TIFF cho các Map kỹ thuật (normal map mây tre đan, Roughness, Displacement). Các định dạng này là không nén dữ liệu (Lossless), giữ được độ chính xác tuyệt đối của thang độ xám (grayscale data), điều cực kỳ quan trọng cho các phép tính vật lý của phần mềm render. Tránh dùng JPG cho Normal và Displacement Map.
Giấy phép sử dụng
Khi tải tài nguyên, luôn kiểm tra giấy phép. Hầu hết các nguồn tài nguyên miễn phí uy tín đều cung cấp giấy phép CC0 (Creative Commons Zero), cho phép bạn sử dụng tài nguyên đó miễn phí bản quyền (Royalty-Free) cho cả mục đích cá nhân và sử dụng thương mại. Việc kiểm tra này giúp bạn tránh các vấn đề pháp lý sau này.
[Tải catalogue]
Xem và tải miễn phí bộ map mây tre đan tại Vilata
Hướng dẫn import map vào phần mềm dựng hình (Blender, V-Ray, UE5)
Quy trình kết nối map mây tre đan (Material Setup) về cơ bản là tương tự nhau trên mọi phần mềm PBR, chỉ khác về giao diện và tên gọi các khe cắm (slots).
Nguyên tắc kết nối PBR chung
- Albedo: Kết nối vào Base Color/Diffuse/Albedo.
- Normal: Kết nối vào Normal Input, nhưng luôn đi qua Normal Map Node trung gian để hệ thống biết đây là dữ liệu vector.
- Roughness/Glossiness: Kết nối thẳng vào khe Roughness (hoặc Reflection Glossiness). Đảm bảo đặt Color Space của Map là Non-Color (hoặc Raw).
- Displacement: Kết nối vào Displacement Input, thường thông qua Displacement Node để kiểm soát cường độ.
- Opacity: Kết nối vào Alpha/Transparency (hoặc Opacity Mask đối với các game engine như UE5).
Lời khuyên cụ thể cho các Engine
V-Ray/Corona (3ds Max/Sketchup)
Trong V-Ray Material hoặc Corona Material, bạn sẽ thấy các khe cắm (slots) quen thuộc. Kéo normal map mây tre đan vào khe Bump/Normal Map, Roughness Map vào khe Reflection Glossiness (hoặc Roughness tùy phiên bản) và Opacity Map vào khe Opacity. V-Ray sẽ tự động xử lý các phép toán PBR còn lại.
Blender (Cycles/Eevee)
Blender sử dụng hệ thống Node rất trực quan.
- Sử dụng Shader chuẩn Principled BSDF Shader.
- Sử dụng Image Texture Node cho từng Map.
- Quan trọng: Kết nối Normal Map vào Normal Map Node trước khi kết nối vào input Normal của Principled BSDF. Tương tự, Opacity Map sẽ kết nối vào input Alpha.
Unreal Engine 5 (UE5)
UE5 là game engine, do đó việc xử lý map mây tre đan có sự khác biệt nhỏ.
- Sử dụng Material Editor và kết nối các Map.
- Đối với Opacity: Nếu bạn muốn lỗ đan có hiệu ứng 3D thực tế (nghĩa là hoàn toàn trong suốt), bạn cần kết nối Opacity Map vào Opacity Mask và đặt Material Blend Mode thành Masked.
FAQ (map có cần đi kèm texture không? dung lượng có nặng không?)
Q1: Map có cần đi kèm Texture (Albedo) không?
Có, là yêu cầu bắt buộc trong quy trình PBR. Hãy hình dung, Map (Normal, Roughness) chỉ cung cấp thông tin “bề mặt này lồi lõm và nhám mờ như thế nào”, nhưng Texture (Albedo) mới cung cấp thông tin “bề mặt này có màu vàng rơm, nâu gỗ, và có họa tiết đan như thế nào”. Nếu thiếu Texture, mô hình của bạn sẽ chỉ là một khối lồi lõm, nhám mờ với một màu xám mặc định.

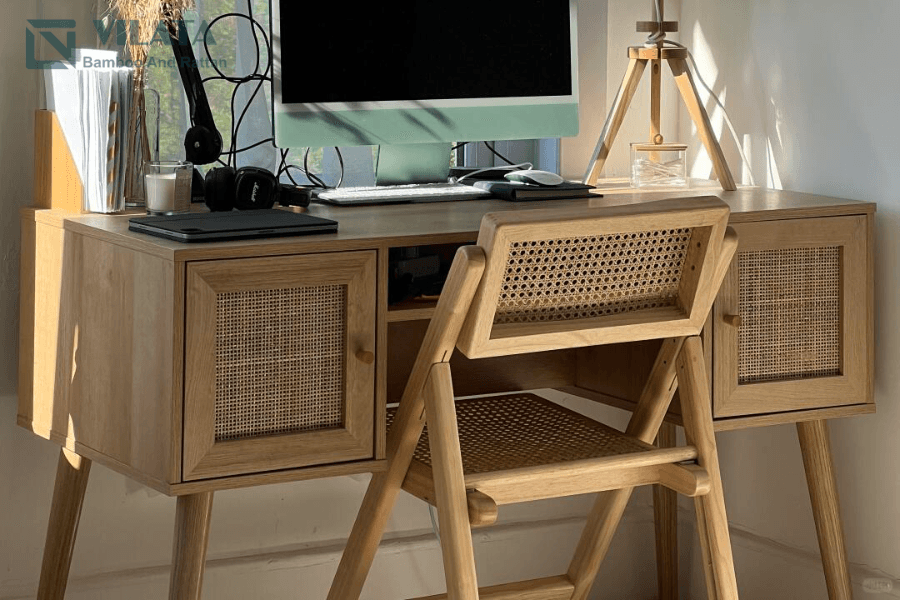

Q2: Dung lượng tệp Maps (4K, PNG/TIFF) có nặng không?
Có, Maps chất lượng cao thường nặng. Tệp map mây tre đan 4K, đặc biệt ở định dạng PNG hoặc TIFF (vì chúng không nén dữ liệu), có thể nặng hàng chục MB mỗi tệp. Điều này là cần thiết để lưu trữ dữ liệu chính xác cho hàng triệu pixel. Tuy nhiên, nó đồng nghĩa với việc bạn cần một card đồ họa (GPU) có đủ bộ nhớ VRAM để xử lý các Map này trong quá trình render. Hãy cân nhắc giữa 4K cho chi tiết gần và 2K cho chi tiết xa.
Q3: Khi nào tôi nên dùng Normal Map thay vì Displacement Map?
Việc này phụ thuộc hoàn toàn vào khoảng cách camera.
- Dùng Normal Map: Cho hầu hết các vật thể mây tre đan nằm ở khoảng cách vừa và xa (ví dụ: chiếc ghế ở góc phòng, mảng tường tre phía sau). Normal Map là giải pháp tối ưu về hiệu suất.
- Dùng Displacement Map: Chỉ dùng cho các vật thể nằm cực kỳ gần camera (ví dụ: cận cảnh mặt bàn tre, hoặc viền chao đèn) và cần sự chân thực về hình học đến mức bạn có thể thấy các sợi mây tre lồi hẳn ra ngoài.
Kết luận
Việc thành thạo các loại map mây tre đan không chỉ là một kỹ năng kỹ thuật, mà còn là chìa khóa để khai thác tối đa vẻ đẹp tự nhiên và sự tinh tế của vật liệu này trong thiết kế 3D. Từ Normal Map giả lập chiều sâu cho đến Opacity Map tạo sự xuyên sáng, mỗi loại Map đều góp phần biến một mô hình phẳng trở thành một tác phẩm nghệ thuật chân thực, có hồn.
